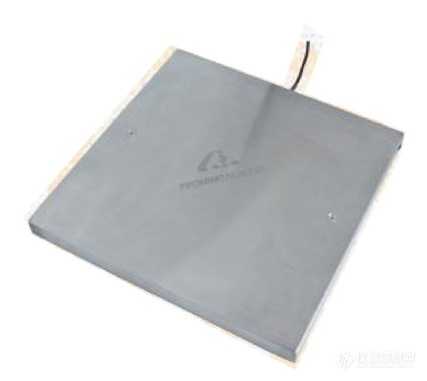

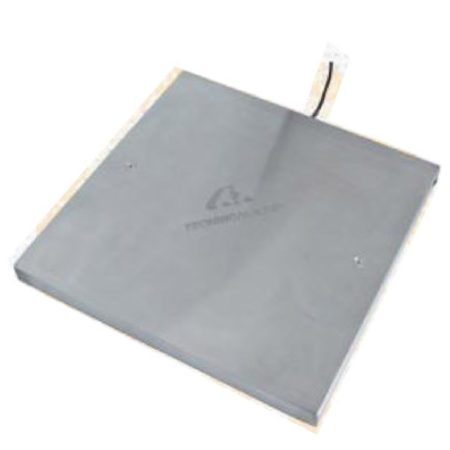

日本TECHTRY（TT）超薄平台式重量传感器STS 系列

日本TECHTRY（TT）超薄平台式重量传感器STS 系列

一、产品概述

STS 采用应变片式称重原理，超薄扁平平台结构，上下双层板组装，底部预留固定孔；输出为 mV/V 毫伏原始信号，必须搭配外置称重放大器（TT MX-11 等）才能接入 PLC。专门用于静态称重、液体储罐 / 药液桶剩余药量监控，半导体湿法、化学品供给系统用得非常多。

核心定位：固定标准结构、薄型平台，用来放在桶、气瓶、药液瓶底部，通过重量换算药液剩余量，实现药液低余量报警、换桶提醒。

二、核心技术规格

✅ 型号命名规则 STS-010：100N（10kg） STS-030：300N（30kg） STS-050：500N（50kg） STS-100：1000N（100kg）

⚠️ 选型重要提醒

1. STS 只有毫伏原始信号，不带内置放大器，一定要配称重变送器 / 显示仪表 MX-11，不能直接接 PLC 模拟量；

2. 外形固定，台面尺寸无法改；如果需要更大台面、非标尺寸 → 升级 TTS 系列；

3. 直接接触酸碱药液会腐蚀，药液桶需要托盘隔离；

4. 防爆区域 IPA、可燃溶剂钢瓶称重 → 不能用 STS，选用 TTS 防爆款。

三、核心优势

1. 超薄低矮结构，适配药液柜内部狭小空间厚度很低，直接放在药液柜底板，桶直接放上面，不需要抬高支架，非常适配日系半导体药液供给柜（Chemical Cabinet）标准化布局。

2. 专为残量管理设计，长期静态称重稳定 和工业台秤传感器不同，STS 针对长时间静置负载优化蠕变，适合 24 小时持续监测药液桶重量，缓慢计算消耗速率，实现余量预警。

3. 标准定型现货款，交期比 TTS 定制款短 TTS 是定制图纸生产，交期久；STS 结构已经定型，量产标准品，价格和交期更友好

4. 4 芯屏蔽线缆，洁净室抗干扰 屏蔽线缆设计，Fab 内变频器、电磁阀干扰环境下，重量信号漂移小。

四、行业案例分析

案例 1：半导体湿法设备药液供液桶余量监控（最主流）

工况：半导体清洗机化学供给柜，HF、显影液、剥离液 PE 药液桶放置在柜内，客户需要实时监控药液剩余重量，低余量自动弹窗提醒换桶，防止空泵吸空气造成机台报警。药液本身不直接淋到传感器，桶放在隔离托盘上。方案：STS-050（50kg）放置在药液柜底部，传感器输出 mV 信号接入 TT MX-11 称重放大器，放大器转换成 4-20mA 给到 PLC；PLC 根据重量变化换算剩余药液体积，设置两级预警（提醒换桶、紧急停机）。价值：日系设备厂标准化方案，超薄不占用柜内高度，长期静置蠕变小，替代国产称重模块故障率更低。

案例 2：实验室、工厂氮气、氩气小钢瓶余量管理

工况：工艺小气瓶柜，需要监测气瓶剩余气量，提前安排换气；气瓶放置在柜内，空间紧凑。无防爆要求。方案：STS-100（100kg），气瓶直接放置平台上，持续称重，上位机设置重量下限报警。

⚠️ 乙炔、IPA 等可燃危险气瓶防爆柜 → 更换 TTS 防爆型，STS 不防爆，不能用。

案例 3：光伏湿法药液桶消耗计量

工况：光伏碱洗、制绒工段药液供给，在线统计药液单日消耗量，做成本统计、投料管理。方案：STS 称重 + MX-11 变送，PLC 采集重量，自动计算单位时间消耗。

❗注意：光伏强腐蚀药液，必须做好托盘防护，传感器不能直接接触药液飞溅。

案例 4：精细化工小批量配液投料监控

工况：小型配液系统，投料桶重量监测，辅助人工投料计量。方案：STS 静态称重，放大器外接显示屏，实时读取桶重。
