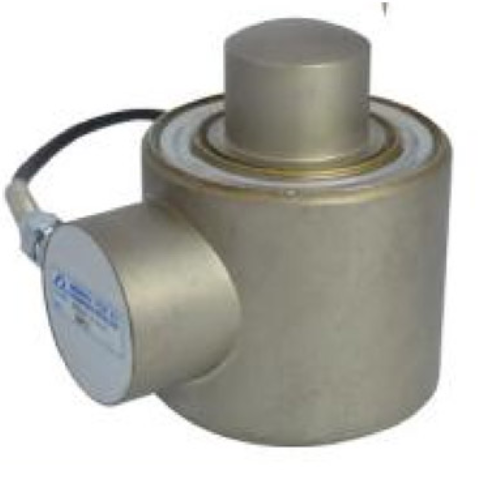

授权代理TECHTRY（TT）小型压缩型负载传感器PSU1 系列
400-616-7676转3323
参数规格
| 货号 | 规格 |
|---|---|
| PSU1 系列 | PSU1 系列 |
产品介绍

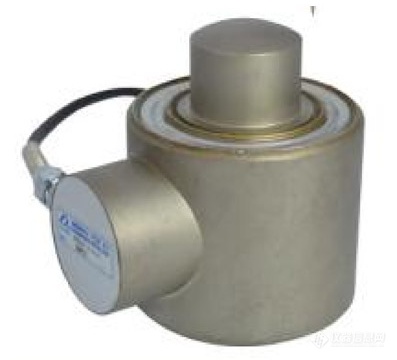

授权代理TECHTRY（TT）小型压缩型负载传感器PSU1 系列
一、产品概述
PSU1 属于微型压缩式负荷传感器，弹性体为不锈钢，体积紧凑矮型结构，仅承受单向压缩载荷，不能受拉力、侧向力。分为裸 mV 信号款（PSU1） 和内置放大款（PSU1-A，直接 4-20mA）两种版本。 原理：应变片贴在不锈钢弹性体上，受到轴向压力时弹性体发生微量形变，应变电阻变化，输出对应载荷信号；适合工装压合、弹簧压力检测、气缸顶出力、探针压力监控等短行程压合力场景。
二、核心技术规格
| 项目 | 参数 |
|---|---|
| 测量原理 | 应变片式（Strain Gauge），仅压缩方向 |
| 额定载荷 | 50N、100N、200N、500N、1kN、2kN、5kN、10kN |
| 额定输出 | 标准款 PSU1：2mV/V（mV 原始信号，需外接放大器 MX-11）PSU1-A 内置放大款：4～20mA 输出，DC24V 供电 |
| 非线性 | 0.2%R.O. |
| 滞后误差 | 0.2%R.O. |
| 重复性 | 0.15%R.O. |
| 安全过载 | 150% 额定容量 |
| 极限过载 | 200% 额定容量（不可逆损坏阈值） |
| 推荐激励电压（不带放大基础款） | 10V DC（最大 15V DC） |
| 温度补偿区间 | 0～50℃ |
| 工作温度 | -10℃～60℃ |
| 本体材质 | SUS630 不锈钢（高强度，抗形变） |
| 外形结构 | 矮圆柱纽扣式，中心受力，上下承压面 |
| 线缆 | 4 芯屏蔽线，标准 3m，可定制加长 |
| 防护等级 | IP54，防飞溅，不可长期浸泡药液 |
| 防爆 | ❌ 无防爆认证，禁止防爆区域使用 |
三、核心优势
微型矮型结构，狭小工装空间适配纽扣式矮圆柱，压头、治具内部、半导体压合工位这种空间紧张的位置可以嵌入安装，是日系半导体设备压合模块的标配。
高强度 SUS630 弹性体，抗疲劳，适合反复冲压压合 频繁循环压合工况，长期循环载荷下零点漂移控制优秀，适合批量生产在线检测。
两个版本可选，适配不同电控方案 项目想要简单布线，选 PSU1-A 内置放大；项目已经统一配 MX-11 信号放大器，选基础 PSU1，成本更低。
受力集中，中心承压设计，安装对中简单 上下平整承压面，搭配定位销，方便工装定位，减少偏心带来的测量误差。
四、行业案例分析
案例 1：半导体 FPC / 芯片热压合工装压力监控
工况：COF、FPC 绑定热压头，热压工序需要精准管控压合压力，压力过大压伤芯片、压力过小虚焊；压头行程短、安装空间极小。方案：PSU1-020-A（200N 内置放大款）嵌入压头内部，垂直承压；4-20mA 接入 PLC，设定压力上下限，压力异常直接停机报警，闭环控制气缸压力。价值：体积小可以埋入压合治具，循环压合稳定性好，日系绑定设备大量标准选用。
案例 2：探针测试机接触压力检测
工况：半导体探针台、PCB 测试治具，监控探针接触 PCB / 晶圆的压力，防止压力过大扎坏焊盘。方案：PSU1-005（50N），搭配 MX-11 放大器，实时采集接触压力，做压力曲线判定。
案例 3：自动化气缸压装、铆压出力监测
工况：连接器、塑胶件压装工位，气缸压入零件，需要判定是否压到位、压出力是否在合格区间，防止缺件、卡料。方案：PSU1 安装在工装底部承接压合力，PLC 采集压力曲线，压力不足判定为不良品，自动分拣。
案例 4：弹簧弹力分选、弹力检测工装
工况：小型精密弹簧来料检测，压缩弹簧读取弹力，分选 OK/NG。方案：PSU1 搭配位移传感器，同时采集压缩行程 + 弹力，生成弹力曲线。
❗注意：如果是 IPA 防爆柜、酸碱药液浸泡环境，该传感器不适用，需要更换防爆 / 防腐型测力产品。
