产品概述

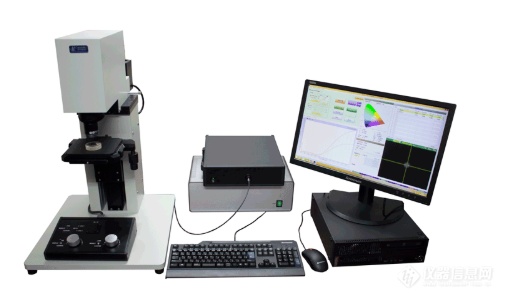

LVmicro-RUR 是日本 Lambda Vision（ラムダビジョン）研发的模块化显微分光反射测量系统（显微分光反射显微镜），专为微小区域样品的光谱反射率检测开发，选配组件后可拓展透射光谱、OD 吸光度测量能力。 设备集成金相显微光路、电动 XYZ 载台、自动对焦单元、光栅分光光谱探测模块，区别于普通宏观分光光度计，它可以聚焦微米级微小光斑，对芯片、光学元件、薄膜、微结构区域做微区光谱扫描与 Mapping 面分布成像；核心亮点是独有的透镜顶点测量算法，可以直接测试球面 / 非球面透镜顶点位置的反射光谱，不受样品曲面倾斜、高度起伏干扰，是光学镀膜、半导体、显示行业微区光学表征专用设备。

整套系统包含：显微主机、电动 XYZ 样品台、自动对焦模块、宽波段光源、分光单元、CCD 探测器、专用光谱分析软件。 波段配置可选：250～900nm（紫外 - 可见）、380～1050nm、400～1100nm、900～1650nm（近红外）。最小反射测量光斑：φ30μm；选配积分球透射模块时，透射测量光斑可达 φ3mm。

核心产品特点

1. 标配自动对焦 + 电动 XYZ 载台XY 行程 50mm，Z 轴行程 100mm；支持多点批量自动测量、样品 Mapping 扫描，可一次性采集多个点位光谱，自动生成膜层 / 光学特性二维分布图，适合评估镀膜均匀性。

2. 曲面样品专用顶点测量技术普通显微分光设备测透镜顶点会因为曲面倾斜导致光斑偏移、数据失真；LVmicro-RUR 内置光学补偿算法，专门针对球面、非球面光学透镜顶点做反射光谱检测，是镜头厂、光学元件厂商的核心需求点。

3. 多波段分光单元可快速更换紫外、可见、近红外分光模块可按需选配，覆盖从紫外到近红外宽波段范围，满足不同材料、不同光学膜层的光谱测试需求。

4. 测量模式可拓展基础版：微区反射光谱；选配模块升级：透射光谱、OD 吸光度测量；可同时采集光谱曲线、反射率 / 透射率数值。

5. 同轴显微观察内置显微相机，电脑端实时预览样品表面，可视化定位测试点位，精准对准微结构、微小芯片、像素区域。

6. 专业光谱分析软件自动采集光谱、计算反射率 / 透射率，可自定义波长区间，支持基线校正、背景扣除、数据存储、批量导出报告；支持膜层厚度拟合反演（薄膜样品）。

7. 模块化设计可集成到产线自动化工位，也可用于实验室研发；可搭配 Lambda Vision 其他光学测量设备共用样品台。

核心技术参数

行业用途（详细）

一、光学元件 & 光学镀膜行业（核心应用场景）

1. 球面 / 非球面透镜顶点反射光谱测试：评估镜头顶点增透膜、高反膜的反射光谱，验证镀膜工艺，检测膜层不均匀、膜层缺陷；这是本型号差异化优势，普通分光设备很难直接测透镜顶点。

2. 滤光片、窗口片、光学基片的微区反射 / 透射光谱检测；

3. 红外光学元件、镀膜样板来料抽检，批量评估镀膜良率；

4. 光学材料折射率、光学常数的基础表征，用于镜头仿真设计。

二、半导体行业

1. 晶圆表面多层薄膜（氧化硅、氮化硅、光刻胶、钝化保护层）微区反射光谱测量，通过光谱拟合反演薄膜厚度；

2. MEMS、微型传感器、光芯片微小区域光学特性检测；

3. 晶圆局部膜层不均匀性 Mapping 扫描，查找膜层缺陷、污染区域；

4. 光刻工艺开发，监测光刻胶薄膜光谱特性随工艺条件变化。

三、显示面板行业（OLED / LCD / MiniLED / MicroLED）

1. 偏光片、增亮膜、色转换膜、光学复合膜的微区反射光谱；

2. 微小像素区域光学特性检测，分析像素结构、膜层缺陷；

3. 屏幕光学膜来料检验、新品材料开发、老化试验前后光谱对比；

4. 微发光器件、MiniLED 芯片表面反射光谱表征。

四、高校、科研院所、新材料实验室

1. 二维材料、薄膜涂层、纳米结构样品的微区反射、透射光谱表征；

2. 光学薄膜、超材料、光子晶体等新型材料的光学特性研究；

3. 光学材料、涂层样品的 OD 吸光度测试，用于光吸收、光散射相关课题。

五、其他行业

光学元器件厂商、镜头研发企业、光电材料企业的来料检验、研发配方开发、工艺优化、品质管控。
