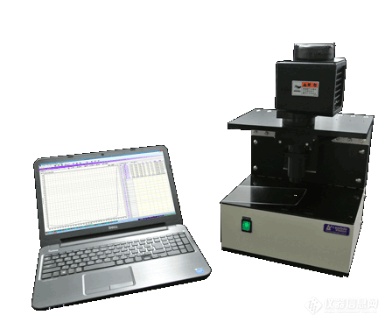

低成本平面基板透射/反射率测量单元LV-RTM

这是一种极其紧凑且成本低廉的平面基底透射/反射率测量装置。

这是一种非常紧凑的平面基板透透/反射率测量单元，可以安装在桌面上。

通过积分球，测量可以“轻松”、“任何人"且“可重复”，成本低。

此外，该测量方法对样品厚度或倾斜变化的影响较小。

<特征>

外径值(吸光度)也可以测量。

颜色可通过CIE和UCS地图直观识别。

遮光罩能阻挡散射光。

规格

产品概述

LV-RTM 是日本 Lambda Vision（拉姆达）推出的经济型台式平面基板分光测量单元，采用积分球光学架构，整机一体化集成光源、积分球、样品台、CCD 分光检测模块，配套专用光谱色度分析软件，开箱即可完成样品光学性能检测，无需用户自行搭建光路。 产品分为 3 个细分型号，按需选型：

• LV-RTM(R)：仅反射率测量

• LV-RTM(T)：仅透射率测量

• LV-RTM(RT)：透射 + 反射一体化测量（市面采购最多的主力型号）

标配卤素光源，标准测量波段380～1000nm 可见光区间；可定制拓展至 300nm 紫外波段。依托积分球采集漫反射、全透射信号，对样品轻微倾斜、基板厚度差异不敏感，搭配遮光罩隔绝环境杂散光，普通实验室环境即可稳定测试，无需暗室。 出厂附带校准基准套件：BK7 反射基准板、铝高反射板、10%/50% 透射标准滤片，全部附带原厂校准赋值，保障测量数据具备计量溯源能力。软件可输出光谱曲线、OD 吸光度、色度参数（XYZ、Lab*、xy 色坐标、ΔE 色差），支持数据保存、批量导出、自动生成检测报告，兼顾材料研发、来料检验与成品品质抽检。

核心技术参数

• 测量波长范围：380～1000nm（可定制拓展至 300nm 紫外）

• 测量项目：透射率、反射率、OD 吸光度、色度参数 Lab*/xy/XYZ

• 重复再现性：400~800nm ±0.5%；380~400nm、800~1000nm ±1%

• 光学结构：积分球分光系统

• 探测器：CCD 阵列探测器

• 光源：卤素光源

• 配套基准件：BK7 基准反射板、铝高反射板、透射标准滤片（带原厂校正数据）

产品核心特点

1. 积分球光学设计，样品容错性强普通分光光度计对样品摆放角度、平整度非常敏感；LV-RTM 使用积分球收集全部透射 / 漫反射光，薄片、薄膜、轻微翘曲基板依然可以稳定测量，降低样品前处理难度。

2. 一机多参数同步输出，兼顾光谱与色度除基础透射、反射光谱之外，直接输出光密度 OD 值、色坐标、色差 ΔE，光学膜、彩色基板可一次性完成光学性能与颜色评价，不用多台仪器分开测试。

3. 内置遮光罩，环境抗干扰能力强自带遮光结构，阻挡环境杂散光干扰，在普通实验室、质检车间环境下都能保证测量重复性，无需搭建暗室，降低实验室改造投入。

4. 配套原厂校准基准件，便于定期校验出厂自带标准校准片，操作人员可定期做基线校准，保证长期测试数据稳定，满足企业质检、实验室计量溯源要求。

5. 台式紧凑型设计，操作门槛低整机体积小巧，放置在普通实验台即可；软件界面简洁，非光学专业人员也能快速上手，适合研发小样测试、产线离线抽检。

6. 软件功能完善，支持批量数据管理配套光谱分析软件，实时显示光谱曲线，支持基线校正、峰值检索、光谱比对、批量存储与报告导出，可用于批次对比、老化实验数据记录。

行业用途（详细）

1. 光学镀膜、光学元件行业（主力应用场景）

用于石英基板、蓝宝石窗口片、光学镜片、AR 增透膜、高反膜、分光膜、ND 衰减片、光学滤光片的透射光谱、反射光谱、OD 光密度检测。 研发阶段用于膜系设计验证，比对实测光谱与理论仿真曲线；生产端用于来料检验、成品抽检，判断镀膜均匀性，识别膜层针孔、脱落、光学偏差缺陷，是光学镀膜企业实验室标配设备。

2. 显示面板行业 LCD / OLED / MiniLED

检测偏光片、彩膜、背光膜组、AG/AR 防眩光膜、盖板玻璃的透光率、反射光谱、色度与色差。 评估光学膜老化前后光谱衰减，监控批次之间颜色一致性；用于显示材料配方开发、来料入库检验、成品光学品质管控，广泛应用于面板、光学膜材厂商质检实验室。

3. 半导体与光电子行业

透明保护盖板、光刻胶薄膜、氧化层、钝化层薄膜的透射、反射光谱测试；LED、光电探测器配套光学窗口、保护薄片光学性能表征；评价透明半导体薄膜的吸收特性，用于光电子器件研发与来料质检。

4. 新材料、高校与科研院所

高分子 PET/PI 薄膜、纳米涂层、透明陶瓷、粉体材料的紫外 - 可见漫反射、吸收光谱测试；光催化、透明材料光学禁带宽度、光学吸收特性表征；各类新型光学薄膜、透明复合材料的基础光学表征实验，大量应用于大学、材料研究所。

5. 涂料、油墨、塑胶、光学胶行业

透明涂层、有色塑料板材、光学胶、树脂薄膜的透光率、反射光谱、色差检测；用于涂料、油墨配方开发，评估不同配方带来的透光、色彩变化，建立数字化颜色管控标准，替代肉眼主观判色。
