Hamamatsu滨松ORCA®-Halo sCMOS 相机 C17440-20U
400-616-7676转3323
核心参数
图像分辨率
3000(H) × 3000(V)
像素尺寸
3.76 μm × 3.76 μm
芯片尺寸
11.28 mm × 11.28 mm
读出速度
18.2 fps（满帧）
动态范围
12000:1
量子效率
86%（峰值）
仪器介绍

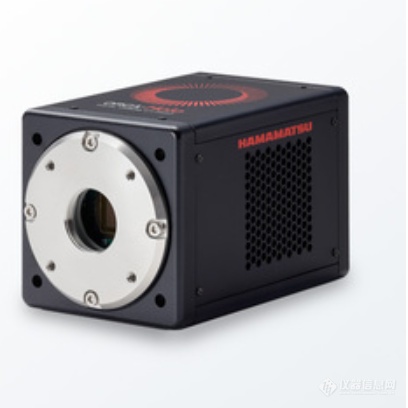

Hamamatsu滨松ORCA®-Halo sCMOS 相机 C17440-20U
ORCA®-Halo 是一款配备背照式 sCMOS 传感器的常规相机。虽属常规型号，但它具有高灵敏度和分辨率以及宽视野和低读出噪声等特点。这款相机用途广泛，专为那些希望轻松获得高性能并将其集成到自身设备中的用户而设计
特点

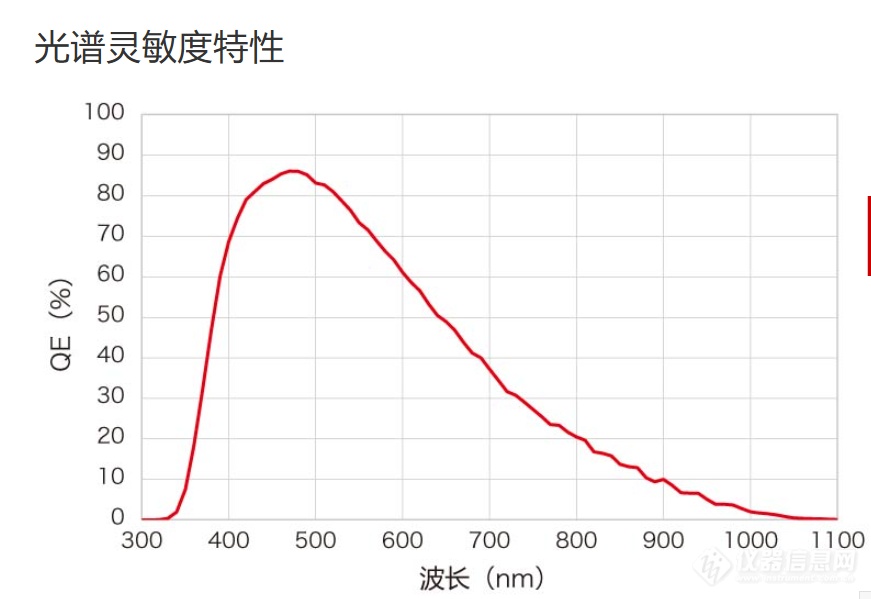

高量子效率
通过采用背照式传感器，我们实现了高达 86%（峰值量子效率）的高量子效率。这有助于提高信噪比（S/N）。
ORCA-Halo 是滨松 ORCA 家族入门级背照 sCMOS，面向 OEM 设备集成与科研实验室，主打高灵敏度、低噪声、USB3.0 便捷接口，非常适合你前面选型的365nm 紫外荧光机器视觉检测场景camera.ham...
一、核心概述
C17440-20U 是背照式科学 CMOS（sCMOS）相机，区别于普通前照工业相机：背照结构大幅提升光子收集效率，弱光 / 荧光成像信噪比显著优于普通工业 CMOS。 定位：科研级性能、USB3.0 接口、集成友好，是 ORCA-Flash 系列的性价比版本，降低高性能 sCMOS 的设备集成门槛，支持 DCAM 标准协议，兼容主流显微 / 视觉软件。
二、详细技术参数
| 项目 | 参数值 |
|---|---|
| 传感器类型 | 背照式 sCMOS |
| 有效图像分辨率 | 3000 (H) × 3000 (V)（900 万像素） |
| 像素尺寸 | 3.76 μm × 3.76 μm |
| 感光芯片尺寸 | 11.28 mm × 11.28 mm |
| 满帧读出速度 | 18.2 fps（3000×3000 全分辨率） |
| 读出噪声 | 低至 1.6 e⁻ RMS（标准增益模式）；高增益模式最低 1.3 e⁻ RMS |
| 动态范围 | 12000:1 |
| 峰值量子效率 QE | 86%（可见光波段峰值）；365nm 紫外波段 QE 约 30% |
| 镜头接口 | C-mount |
| 数据接口 | USB3.0（DCAM 协议） |
| 冷却方式 | 风冷风扇制冷（标配），可选水冷切换，抑制暗电流，支持长曝光 |
| 暗电流 | 0.6 e⁻/pixel/s（风冷工况），长曝光荧光成像暗噪声很低 |
| 增益模式 | 双增益（标准 / 高增益），可软件切换，适配不同亮度场景 |
| 工作温度 | 5℃ ~ +35℃ |
| 供电 | DC12V |
三、核心产品优势
✅背照传感器，高量子效率普通前照 CMOS 在荧光、紫外弱光场景大量光子被金属线路遮挡；背照结构从衬底侧接收光线，可见光最高 86% QE，365nm 紫外也具备不错响应，适配你 CCS 365nm 环形紫外光源的荧光检测方案。
✅低读出噪声，长曝光能力强最低 1.3e⁻读出噪声，微弱荧光信号可以被稳定捕获；风冷制冷抑制暗电流，可做数百 ms~ 数秒长时间曝光，适合低浓度荧光、微小异物检测。
✅大靶面 + 高分辨率，宽视野11.28mm×11.28mm 靶面，相比普通工业相机，同等物镜下成像视野更大，一次成像可以覆盖更大检测区域，减少平台移动次数。
✅USB3.0+DCAM 协议，集成友好不需要昂贵的图像采集卡，USB 直连 PC；DCAM 是滨松标准相机协议，支持 Halcon、Micro-Manager、ImageJ 等视觉 / 显微软件，OEM 设备开发简单。
✅双冷却模式可选标配风冷；可切换水冷，用于密闭机台、无风扇低振动场景，适合精密检测设备。
四、案例与用途（科研 + 工业机器视觉两大方向）
🔬 1、生命科学显微（原厂典型案例）
多重荧光组织切片成像：乳腺、肾脏组织切片多色荧光标记，DAPI、Alexa 系列荧光染料拍摄，大视野下观察细胞分布，低噪声识别微弱荧光信号camera.ham...
光片显微镜成像：支持滨松 Lightsheet Readout Mode，降低光片成像伪影，用于活体生物样本 3D 成像
花粉、细胞自发荧光观测，单细胞荧光成像
🧪 2、材料 / 工业机器视觉（和你项目匹配，365nm 紫外荧光检测）
紫外荧光异物 / 缺陷检测（你的场景）搭配 CCS LDR2-100UV2-365-N 365nm 环形紫外光源，检测透明胶、油墨、高分子材料表面荧光杂质、微小裂纹、溢胶、胶点缺失；普通工业 CMOS 紫外灵敏度不足，微弱荧光斑点无法识别，该背照 sCMOS 可以稳定检出微小荧光缺陷。
光路方案：365nm 紫外环形照明 → 样品激发出可见荧光 → 加滤光片 → C 口镜头 → ORCA-Halo 相机采集。
材料荧光光谱成像、矿物自发荧光检测、涂层老化荧光检测
半导体 / 精密零部件：晶圆、光学元件表面微弱污染物荧光检测
📌其他应用
生物发光（Bioluminescence）弱光成像
病理切片数字扫描（大视野荧光切片扫描）
荧光原位杂交 FISH 成像
