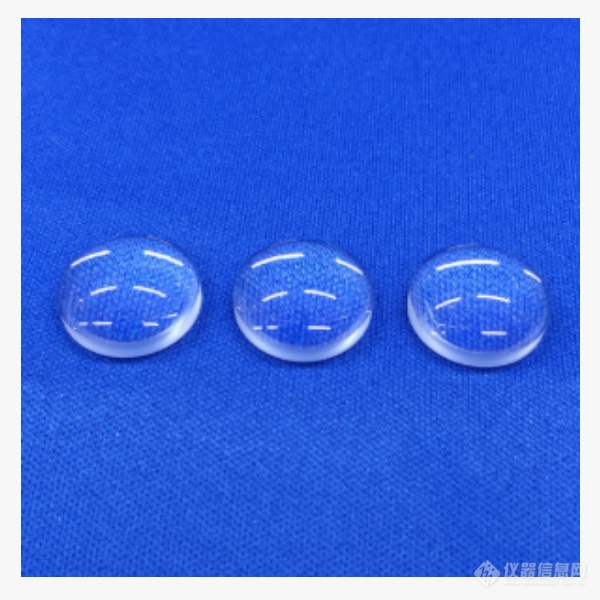

Shibuya 涉谷光学平凸透镜F20-D15
F20-D15 是涉谷光学标准系列平凸透镜，F20 = 有效焦距 20mm；D15 = 镜片直径 φ15mm，S-BSL7（等同于 BK7 光学玻璃）可见光标准光学元件，大量用于机器视觉同轴光源、半导体外观检测设备内部光路聚光准直，和你前面 YP-250IL 同轴光源、F90-M72 镜头整套光路配套使用。
一、完整规格参数
| 项目 | 参数详情 |
|---|---|
| 型号 | F20-D15 |
| 光学类型 | 平凸透镜（一面平面、一面球面凸面） |
| 焦距 EFFL | 20mm（设计波长 546.1nm） |
| 镜片直径 | φ15mm，公差 +0/-0.05mm |
| 基材 | S-BSL7（日本 OHARA，等效 BK7，可见光高透） |
| 前焦点 FFL | 16.08mm |
| 后截距 BFL | 19.9mm |
| 曲率半径 | R1=10.3mm（凸面），R2=∞（平面） |
| 表面精度 | 面精度：3λ；表面粗糙度：60/40（标准品） |
| 通光孔径 | 有效通光 ≥φ13.5mm（90% 直径） |
| 标准出厂 | 无镀膜；可定制增透膜 AR（400~700nm 可见光） |
二、产品核心特点
S-BSL7（BK7）玻璃可见光波段（400~700nm）透过率高，内部气泡、杂质控制严格，适合洁净检测设备光路；热稳定性好，LED 光源长时间照射不易产生形变。
不适合深紫外；近红外波段可使用，红外损耗略高于石英。
精密外径公差 φ15 (+0/-0.05mm)外径负公差，方便直接装入镜座、压圈，装配间隙可控，设备量产组装友好，很多日本视觉设备厂商直接选用这款标准件。
平凸结构，球差优化有方向要求✅ 正确使用原则：
平行光入射：凸面朝向光源（入射光），平面朝向焦点，球差最小；
点光源聚焦：平面朝向点光源，凸面向聚焦侧。
光路装反会明显增大球差，光斑边缘模糊，降低缺陷成像对比度，是设备调试经常踩坑点。
标准品无镀膜，可选 AR 增透膜 未镀膜两个表面有约 4% 反射损耗；如果用于 YP-250IL 这类高亮度同轴光源内部，建议选配可见光 AR 镀膜，减少表面反射杂散光，降低迷光。
三、实际案例用途（和你半导体 / 晶圆检测场景强相关）
案例 1：YP-250IL 同轴光源内部聚光光路（最常用）
YP-250IL 的 LED 发光芯片，需要小型聚光透镜把 LED 发散光收拢、准直，投射到分光镜。F20-D15 φ15mm 尺寸刚好适配光源内部狭小腔体，将 LED 发散光束整形为平行光，提升光斑均匀度、提升照度稳定性。
整套光路：LED 光源 → F20-D15 聚光透镜 → 分光镜 → 垂直向下同轴照明工件；镜筒内壁贴 SNR-T50 涉谷黑膜抑制杂散光。
案例 2：机器视觉小视场准直光路
小型检测工位，激光 / LED 点光源准直。把点光源变成平行光束，用于玻璃基板、抛光衬底的光学测量、边缘检测。
案例 3：显微镜辅助照明光路（HLB 物镜配套）
金相 / 晶圆显微镜的外置辅助同轴照明模块，小尺寸聚光元件，把外置 LED 光源耦合进显微镜光路，做表面缺陷目视检查。
案例 4：光学实验、标定光源系统
实验室搭建光学测试平台，搭配标定板，做镜头分辨率测试、光学系统调试；光谱测试的可见光集光元件。
案例 5：小型光学传感器光路
光电检测、反射式传感器，聚焦接收反射光，提升信号强度。
四、选型与使用注意事项
尺寸限制：直径仅 φ15mm，只适合小光束、小型光路，不能做大视场成像镜头，只做聚光、准光，不是成像镜头（F90-M72 才是成像镜头）。
镀膜选择：普通白光检测，强烈建议加可见光 AR 增透膜，减少表面反光产生杂散光，否则会降低缺陷图像对比度。
装配方向：凸面 / 平面朝向不能装反，球差会显著变大。
洁净使用：镜片表面禁止徒手触碰；装配时用无尘棉签 + 光学清洁剂清洁；腔体内部搭配 SNR-T50 黑膜吸收杂散光。
波长限制：S-BSL7 在深紫外会吸收，紫外光路不能使用；可见光、近红外可用。
