Shibuya 涉谷光学吸收型中性密度滤光片 ND001AS

Shibuya 涉谷光学吸收型中性密度滤光片 ND001AS

属于 SCHOTT NG1 材质吸收式 ND 滤镜，OD4 超高密度衰减，可见光波段均匀减光，用于显微光路、工业视觉光源强度衰减，适配 YP-250IL、SZ7、HLB 系列显微系统
一、完整规格参数

二、产品核心特点

1. 超高衰减 OD4仅万分之一的光线透过，衰减能力极强；400~700nm 可见光范围内衰减均匀，几乎不会造成色偏。吸收型 ND，依靠玻璃本体吸收光线，相比反射型 ND，杂散光更少，不易产生反射鬼影，非常适合同轴显微光路。

2. SCHOTT NG1 基材，稳定性高有色玻璃本体吸收，不会像镀膜 ND 那样存在膜层老化、激光损伤问题；耐高温，长期使用透过率稳定，适合工业设备持续工作场景。

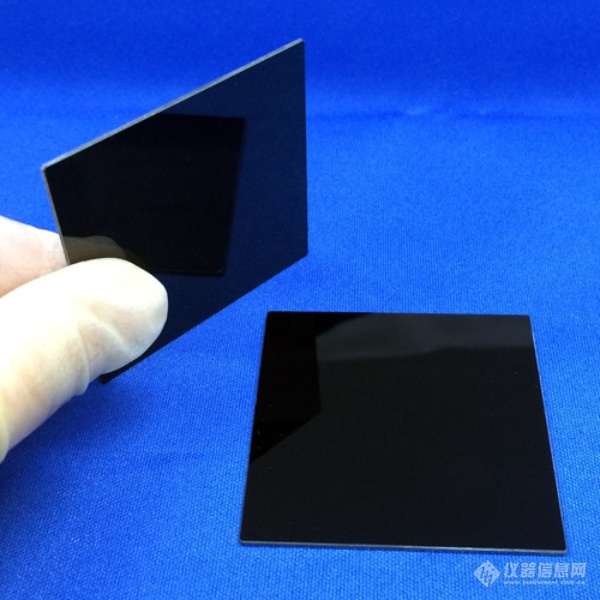

3. 可二次加工标准 50×50mm 方片，支持切割成小圆片、异形片，直接置入无限远显微光路（HLB 筒镜与相机之间）、SZ7 变倍镜筒内部，调节光源亮度。

✅ ND 系列简单区分

• ND001AS：OD4，T=0.01%，极高衰减

• ND01AS：OD3，T=0.1%，高衰减

三、实际案例用途（和整套光路配套）

案例 1：SZ7+YP-250IL 同轴白光显微检测光路

同轴光源亮度太高，在筒镜与相机之间插入 ND001AS，大幅衰减入射光，防止相机曝光饱和，同时保持成像色彩均匀，不引入反射杂光。

案例 2：HLB 系列金相物镜晶圆缺陷检测系统

低倍 HLB2 观察镜面晶圆，强光容易造成高光溢出，ND001AS 用来压光，保留划痕、雾面细节。

案例 3：光学测试平台、亮度校准实验

光源能量衰减、相机线性度标定，可见光光学测量系统。

案例 4：工业镜头光路调光（F90-M72、FE-185-1.8 白光系统）

镜头内部插入 ND 滤片，降低进光量，解决强光下图像过曝问题。

四、选型 & 使用注意事项

1. 仅限可见光（380~700nm），近红外波段透过率会上升，红外光路不适用。红外调光请选用其他红外 ND。

2. 吸收型玻璃会吸收光能，大功率光源下滤片会发热，大功率场景注意散热。

3. 吸收型 ND 不会反射大量光线，但依然建议搭配 SNR 系列消光膜处理腔体，进一步抑制杂散光。

4. 玻璃材质，避免磕碰划伤光学面，装配需无尘操作。
