Shibuya 涉谷光学 微型棱镜 0.3A-0.3A-10L

Shibuya 涉谷光学 微型棱镜 0.3A-0.3A-10L

一、完整规格参数

二、产品核心特点

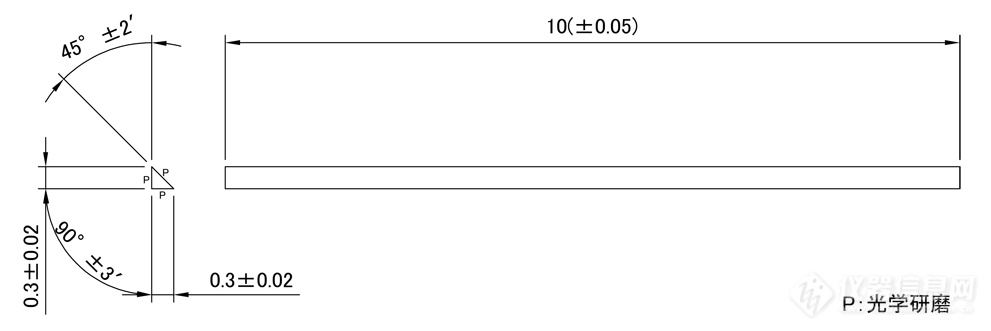

1. 超微小截面，长条型直角棱镜截面仅 0.3×0.3mm，长度 10mm，实现狭长光路 90° 转折；适合空间极度受限的小型光学模组、微型检测头。

2. BK7 光学玻璃，面型精度高角度公差严格，光路偏移小；基底无镀膜，可根据光路需求镀铝膜、银膜或者增透膜。

3. 小型化集成多用于微型视觉、光纤耦合、微小传感器光路，体积小，方便嵌入狭小设备内部。

三、实际案例用途

案例 1：微型检测探头光路 90° 转向

小型外观检测设备，狭小空间内光路折转，配合微型光源、微型相机。

案例 2：光纤通信、光纤传感光路耦合

光纤光路转向，微小光学组件内部光路折叠。

案例 3：显微系统辅助光路（SZ7/HLB 配套拓展光路）

在显微系统的辅助分支光路做光线转折，搭建多通道检测。

案例 4：工业传感器、精密测量仪器内部光路

精密位移、尺寸检测传感器内部光路折叠。

四、选型 & 使用注意事项

1. 截面极小 0.3mm，装配难度高，需要精密治具，装配容易磕碰光学面。

2. 出厂无镀膜；如果需要反射，需要额外镀反射膜。

3. BK7 适用波段：350nm～2.5μm，紫外端性能一般。

4. 易碎，洁净操作，避免粉尘附着微小光学面。
