HOYA 豪雅UV-LED 照射头H-4MLH84-1S12-SM1
400-616-7676转3323
核心参数
核心参数
光源种类
其它光源
照射方式
外照式光源
仪器介绍
HOYA 豪雅UV-LED 照射头H-4MLH84-1S12-SM1

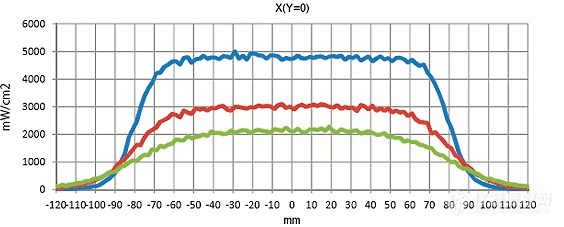

照明区域：100毫米（宽径5毫米）

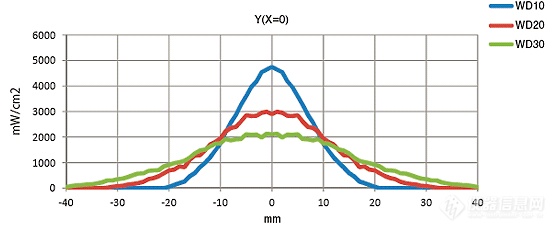

紫外线照明：5000mW/cm2（宽径5毫米）
冷却方法强制风冷
照射控制器H-16VCII.-C
外部尺寸：200（西） X 75（D） X 139（H） 毫米
一、产品概述
H-4MLH84-1S12-SM1 是日本 HOYA 豪雅 EXECURE 系列4 通道分区控制 UV-LED 面照射头，属于进口工业紫外固化光源，必须搭配豪雅 EXECURE 系列控制器（H-1VC II、H-MVC 等）一起使用，用于大面积区域 UV 胶、树脂、油墨的快速固化，区别于单点小光斑 H-1VH 系列。
型号拆解
H-4MLH：4 通道独立分区 LED 面光源系列
84：有效照射区域宽度 84mm
1S12：光学镜头配置，工作距离 WD=12mm，固定焦距光学透镜，光斑均匀化设计
SM1：线缆接头规格，适配豪雅控制器专用接口
二、核心规格参数
| 项目 | 参数说明 |
|---|---|
| 发光波长 | 365nm（标准 UV 固化波段，可选 385/395nm） |
| 有效照射面积 | 84mm 宽度的矩形光斑，4 个通道独立分区 |
| 光强 | 峰值照度可达 5000mW/cm²，4 通道可单独调节光输出 |
| 散热方式 | 水冷散热，长时间连续工作温升低，产线长时间运行稳定 |
| 控制特性 | 4 通道可以独立开关、单独设定光强、单独设定照射时间；支持 PLC 联动触发 |
| 配套控制器 | EXECURE H-1VC II、H-MVC UV 控制器 |
| 安装方式 | 本体轻量化铝合金，方便集成在自动化流水线、点胶机、工装治具上 |
三、核心产品特点
四分区独立控光：同一个照射头内划分 4 个独立 LED 区域，可单独开启 / 关闭、独立调光。同一工件不同位置可以分配不同紫外能量，适合非均匀涂胶产品，节省能耗。
高均匀矩形光斑：12mm 固定工作距离，光学透镜优化，整个照射面照度均匀，不会出现边缘固化不足、中心过曝的情况。
冷光源，低发热：LED 紫外，相比传统汞灯，工件热影响极小，适合塑料、薄膜、FPC 等热敏材质，不会造成工件变形。
水冷散热，适合 24h 流水线：长时间连续生产，光衰慢，光源寿命长，适合不间断自动化产线。
自动化集成友好：控制器 I/O 信号对接 PLC、机械手、点胶机，实现流水线自动触发照射。
四、实际用途 + 落地案例分析
✅ 应用行业 1：3C 电子（最常用）
案例 1：手机 / 平板屏幕边框密封胶固化屏幕框一圈涂 UV 密封胶，84mm 宽光斑一次性覆盖整段边框，4 个分区可以单独控制：拐角区域胶厚，调高光强；侧边胶层薄，降低光强，一次照射完成整段固化，替代多个单点照射头拼接，减少安装空间，提升良率。
案例 2：FPC 柔性线路板补强胶、保护胶固化FPC 软板材质不耐高温，冷 UV 光源不会灼伤基材；大面积一次固化，替代单点逐点照射，提升流水线节拍。
案例 3：摄像头模组、扬声器组件粘接模组多胶位同时固化，4 通道分区控制，不同位置胶量匹配不同紫外能量，防止溢胶、气泡。
✅ 应用行业 2：光学行业
案例：光学镜片、导光板、棱镜组件粘接固化光学元件对温度、应力敏感，要求照度均匀。84mm 矩形光斑，一次性完成多片光学元件 UV 胶粘接固化，避免单点光源光斑不均造成的光学畸变。
✅ 应用行业 3：半导体 & 精密零部件
案例：微流控芯片、传感器组件大面积封胶固化芯片微小结构，对紫外能量均匀性要求高；分区控光，局部区域精准控能量，防止微小结构变形。
✅ 应用行业 4：医疗精密部件
案例：一次性医用微流控、微创组件 UV 粘接低发热、洁净无粉尘，LED 无汞，符合医疗产品生产环境要求，大面积粘接固化。
