HOYA 豪雅线型紫外固化灯头H-16LH4-1S15-SM2
400-616-7676转3323
核心参数
核心参数
光源种类
其它光源
照射方式
外照式光源
仪器介绍
HOYA 豪雅线型紫外固化灯头H-16LH4-1S15-SM2
照明区域：140毫米（宽5毫米）
紫外线照明：1400mW/cm2（宽径5毫米）
冷却方法：强制风冷
照射控制器：H-16VC（600W）/H-16VCII.-C
外部尺寸：165（西）×55（深）×178（高）毫米
一、产品概述
H-16LH4-1S15-SM2 是日本 HOYA 豪雅 EXECURE 系列线型紫外 LED 照射头，属于流水线连续固化专用长条 UV 光源，采用 LED 阵列 + 精密透镜光学设计，输出均匀的长条矩形紫外光斑；灯头不能单独使用，必须搭配 H-16VC / H-16VCⅡ-C 控制器（600W 主机）成套使用。
型号释义
H-16：适配 H-16 系列控制器
LH4：Line Head 线型灯头，4 列 LED 阵列
1S15：有效照射长度 140mm（WD=5mm 工作距离）
SM2：接口规格
二、核心规格参数
| 项目 | 参数 |
|---|---|
| 有效照射幅宽 | 140mm（WD=5mm） |
| UV 照度 | 1400mW/cm²（WD=5mm）；WD10mm 约 1000mW/cm² |

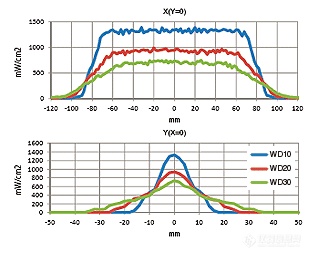

| 光斑 | 矩形光斑，140mm×8mm，照度均匀度＞92% |
| 可选波长 | 365nm / 385nm / 395nm（下单指定） |
| 冷却方式 | 强制风冷（无需水冷机，产线集成简单） |
| 外形尺寸 | 165(W) × 55(D) × 178(H) mm |
| LED 寿命 | L70 标准约 30000 小时 |
| 控制功能 | 控制器支持无级调光、外部触发、累积光量监控、报警信号输出、分段能量控制 |
| 扩展能力 | 多台灯头可串联拼接，扩展更长照射区域 |
三、产品核心特点
高照度 + 高均匀线型光斑透镜光学优化，长条方向照度波动小，适合传送带连续走料固化，整段产品固化一致性稳定，不会出现局部固化不足或过固化。
风冷结构，设备集成简便内置散热风扇 + 铜散热片，不需要冷水机，减少产线配套成本，适合自动化流水线嵌入改造。冷光源，热辐射低，减少基材受热变形，适合薄膜、柔性材料、光学元件。
丰富的控制与保护配套 H-16VCⅡ-C 控制器，可接入 PLC 自动化信号；具备过温、过流、LED 异常报警；支持累积光量监测，管控工艺稳定性，满足 3C、半导体严苛工艺追溯需求。
模块化结构灯头独立，多台串联可延长照射长度；石英保护镜片可更换，防护 LED，减少胶水挥发物污染。
四、实际用途与落地案例
✅ 3C 电子行业（最主流应用）
FPC 柔性线路板：FPC 补强板 UV 胶、封边胶、保护油墨流水线固化；卷对卷产线连续照射，140mm 幅宽适配软板宽度，低温固化避免基材折皱。
摄像头模组 / 光学镜头：镜头镜筒 UV 粘接、滤光片固定胶固化；低发热，防止光学镜片热变形。
LCD/OLED 显示模组：屏幕侧边封边胶、背光组件粘接固化；选用适配波长，避免损伤发光面板。
✅ 半导体与光通信
光学元器件、光纤接头、光器件外壳 UV 胶密封固化。
晶圆周边保护涂层、临时键合胶薄层固化。
✅ 汽车电子
ECU 电路板三防漆连续固化，薄层三防涂料快速固化。
车灯组件粘接、车载传感器封装胶固化，可搭配输送线实现批量生产。
✅ 薄膜、涂布行业
光学膜、PET 薄膜 UV 涂层、防指纹涂层、油墨连续固化；卷对卷流水线，长条光源适配走带工艺。
✅ 医疗耗材
一次性微流控芯片、导管组件 UV 粘接，低臭氧、低热量，符合医疗材料工艺要求。
