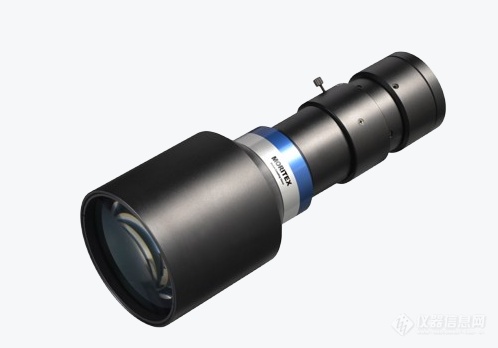

进口MORITEX 茉丽特大视野双侧（双）远心镜头MTL-9011C-012

进口MORITEX 茉丽特大视野双侧（双）远心镜头MTL-9011C-012

一、原厂详细技术参数

• 型号：MTL-9011C-012

• 光学倍率：0.122×

• 物方视野：φ90 mm

• 工作距离 WD：120 mm

• 相机接口：C-Mount（1-32UNF）

• 最大兼容像面：φ11 mm（2/3" 靶面）

• F 值：F8.0

• 畸变：-0.02 %（极低畸变）

• 远心度：0.03°

• 分辨率（520nm）：41.8 μm

• 景深：43.1 mm（@40μm 判别标准）

• 外形尺寸：Φ125mm，总长 300.6mm

• 重量：1.85 kg

• 优化波段：可见光 400–700nm

• 光路形式：物方 + 像方双侧远心

MTL 同系列相邻型号对照

• MTL-9011C-012：φ90 视野，0.122×，WD120mm

• MTL-10011C-011：φ100 视野，0.110×，WD220mm

• MTL-12011C-009：φ120 视野，0.092×，WD255mm

区分提醒：MTL 是大视野双远心，和前面 MML 系列对比，MML 倍率更高、视野小；MTL 主打超大圆形视场，适合大板、大轮廓工件。

二、产品核心特点与优势

1. φ90mm 超大圆形视场，一次拍摄覆盖大范围0.122 倍低倍率设计，单张图像可以拍到直径 90mm 的工件，适合大板、环形件、大轮廓零件，减少 XY 平台移动次数，提升整线检测节拍。

2. 双侧远心光路，透视误差极小物方远心保证：工件在 43.1mm 景深范围内上下浮动，成像倍率几乎不变；不会出现 “离镜头近放大、远离缩小” 的透视偏差，尺寸测量重复性很高。远心度仅 0.03°，是精密测量核心保障。

3. 超大 43.1mm 景深对比常规远心镜头景深优势明显，工件高低差、翘曲、堆叠、台阶都可以在同一个对焦位置清晰成像，对工装定位精度要求降低，降低治具成本。

4. 畸变极低（-0.02%）全视场轮廓变形控制优异，适合轮廓、外径、孔径、位置度、同心度等几何尺寸测量，软件标定简单，测量稳定。

5. 标准 C 接口，相机选型丰富通用 C 口，市面 2/3" 面阵相机选择多，方案成本可控；不需要 M58 专用相机。

6. 工业密闭镜身，适合产线 24h 连续运行结构稳定，抗震、温漂控制良好，适配背光平行光源（MTL 系列常搭配茉丽特平行背光使用）。

⚠️ 短板提醒

1. 倍率低，单像素对应的物理尺寸偏大，不适合微小毛刺、微米级细线条检测；

2. 镜头体积大、重量 1.85kg，安装支架需要足够刚性；

3. 工作距离 120mm，相比 MTL-10011C（WD220）预留光源、治具空间偏少。

三、行业用途 & 案例分析

1. 密封圈、橡胶 O 型环、垫圈全尺寸检测（标杆场景）

用途：O 圈外径、内径、线径、椭圆度、缺口、缺料、飞边检测。 案例：橡胶密封件 AOI，O 圈本身是圆形工件，φ90 视场刚好可以容纳大规格 O 型圈；大景深适配橡胶件放置高低不平，平行背光打光轮廓清晰，双远心保证内外径测量稳定。

2. 大型冲压件、法兰、环形金属件轮廓检测

用途：法兰孔径、孔距、外圆、同心度、冲压缺口、变形筛查。 案例：汽车法兰、轴承保持架，一次成像拍下整圈轮廓，快速判定位置度、圆度不良。

3. PCB 大板、载板、FPC 大版面外观与尺寸检测

用途：PCB 外形、定位孔、大版面基准孔孔距、板边缺口、裁切轮廓检测。 案例：中等尺寸 PCB 板，单帧拍摄整板轮廓，不用多次拼接图像，避免拼接误差。

4. 锂电盖板、方形电池顶盖检测

用途：盖板外形、防爆阀位置、极柱间距、密封圈槽尺寸、盖板变形检测。 案例：锂电顶盖存在高低台阶，43mm 大景深可以同时拍清盖板平面、极柱凸起特征，一次完成多尺寸测量。

5. 粉末冶金、压铸件轮廓检测

用途：压铸件外形、销孔位置、壁厚、缺料、变形抽检。 案例：粉末冶金零件容易放置倾斜、高度不一致，大景深 + 双远心弱化高度波动带来的测量漂移。

6. 影像测量仪、半自动比对测量设备配套

搭建大视场影像测量机，批量检测环形、盘类、大板类工件。
