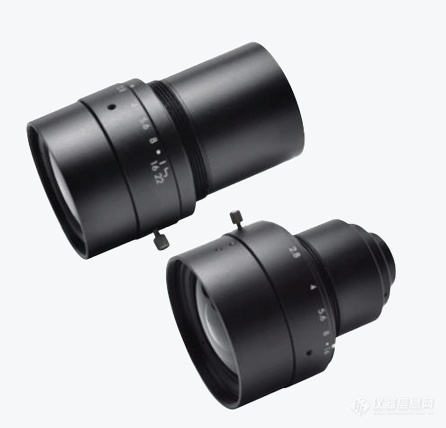

进口MORITEX 茉丽特FF系列线扫镜头ML-2828-35M39

进口MORITEX 茉丽特FF系列线扫镜头ML-2828-35M39

一、原厂详细技术参数

• 型号：ML-2828-35M39

• 焦距：28 mm

• 光圈 F 值：F2.8～F22，连续可调

• 最大兼容像面 IF：φ35 mm

• 工作距离 WD：∞ ～ 200 mm

• 光学倍率：∞ ～ 0.133×

• TV 畸变：-1.477 %

• 分辨率：3.8 μm / 130 lp/mm

• 镀膜波段：VIS-NIR 400~1100nm（可见光 + 近红外）

• 相机接口：M39×0.75

• 外形尺寸：φ54 × 69.5 mm

• 重量：230 g

• 共轭方式：无穷远共轭设计

• 同系列对照

• ML-2828-35M39：28mm，φ35 像面，VIS-NIR，M39 口

• ML-3528-43M39：35mm，φ43 像面，VIS 可见光版本，M39 口

⚠️区分重点：它不是远心镜头、不是微距镜头，是标准无穷远线扫镜头；适合 2K/4K/8K 线扫相机，也支持大靶面面阵相机。

二、产品核心特点与优势

1. VIS-NIR 宽波段镀膜，可见光 + 近红外通用同一颗镜头，可见光缺陷检测、近红外透射检测都能用；锂电极片、薄膜、硅材料很多方案会搭配红外光源，不用更换镜头。

2. F2.8 大光圈起步大光圈下进光量大，适配高速线扫、短曝光工况，减少运动模糊；光圈可调范围大，方便控制景深、抑制反光。

3. 支持 φ35mm 大像圈可以搭配大靶面线扫相机或者大尺寸面阵相机，适配宽幅成像需求，单条线扫覆盖宽度更大，减少机械结构数量。

4. 无穷远共轭光路标准线扫经典光路，搭配平行远心背光效果优秀，卷材匀速走料检测方案主流选型；可搭配中继镜组调整倍率。

5. M39 标准接口，体积紧凑相比 F 口镜头更小巧，镜身短、重量轻，设备内部空间紧张的线扫工位更容易布置。

6. 工业密闭镜身，适合 24 小时产线连续运行镜片锁固稳定，适合锂电、光伏、FPD 高速产线长期在线使用。

⚠️短板提醒

1. 存在畸变（-1.477%），不适合高精度尺寸测量，尺寸测量优先 MML/MTL 远心；它主打缺陷外观检测。

2. 无穷远设计，近距离使用画质会下降，优先推荐远距离卷材方案。

3. M39 接口相机选型少于 C 口。

三、行业用途 & 案例分析

1. 锂电池极片、铜铝箔在线线扫检测（最主流）

用途：极片划痕、针孔、缺料、褶皱、表面脏污、箔材孔洞连续扫查。 案例：锂电分切后线扫 AOI，卷材匀速走带，ML-2828-35M39 搭配 8K 线扫相机 + 平行背光；宽波段支持可见光常规检测，也可以切换近红外方案观察涂层内部瑕疵。

2. 光伏玻璃、盖板玻璃、薄膜光学膜检测

用途：玻璃表面划伤、结石、气泡、脏点；光学薄膜条纹、涂布不均、针孔。 案例：光伏镀膜产线宽幅线扫，大像面一次覆盖较宽幅面，提升产线节拍。

3. FPD、偏光片、PCB 柔性基板外观检测

用途：偏光片脏污、划痕、压伤；FPC 线路划伤、脏点、异物。 案例：面板行业卷材放卷连续检测，连续线扫捕捉宽幅基板上随机分布的微小缺陷。

4. 印刷、软包装、烟包、标签检测

用途：套印偏差、墨点、漏印、缺字、脏污、划痕。 案例：高速印刷机后段在线品检，大光圈保障高速短曝光成像清晰。

5. 钢带、橡胶、无纺布等宽幅卷材表面探伤

金属带材划痕、凹坑；无纺布断丝、孔洞、污渍在线筛查。

✅选型小结 客户是卷材走料、连续线扫、宽幅外观缺陷、需要可见光 + 红外兼容，选 FF 系列 ML-2828-35M39； 如果工件固定、要高精度尺寸测量，选用 MML/MTL 远心。
