日本进口MORITEX 茉丽特中功率红色同轴点光源MCEC-CR8

日本进口MORITEX 茉丽特中功率红色同轴点光源MCEC-CR8

一、原厂详细技术参数

• 型号：MCEC-CR8

• 发光颜色：红色

• 峰值波长：620.5～645 nm

• 最大额定电流：0.14 A

• 重量：50 g

• 配套控制器：MLEK 系列控制器（和茉丽特环形光源、背光光源通用，多通道可共用一台电源）茉丽特科技...

• 光学结构：内置准直光路，输出平行匀光，直插 MML 远心镜头同轴接口

• 同色系其他型号：MCEC-CG8（绿）、MCEC-CB8（蓝）、MCEC-CW8（白光）

三档横向对比（重点，方便你给客户选型）

• MCEL-CR8：小功率，0.04A，亮度最低，成本最低

• MCEC-CR8：中功率，0.14A，亮度中等，性价比首选

• MCEP-CR8-070-3：大功率，0.7A，亮度最高，适合高要求产线

二、产品核心特点与优势

1. 亮度高于 MCEL 小功率款，成本远低于 MCEP 大功率款照度约 45000lx（WD5mm），兼顾亮度和预算，是项目折中方案的热门选择；均匀同轴落射光，杂散光抑制好，镜面工件成像对比度稳定MORITEX Co...。

2. 专为 MML 远心镜头同轴光路优化光学出光角度匹配 MML 内置同轴通道，不用额外转接光路，安装简单，直接锁在镜头同轴端口。

3. 通用 MLEK 控制器，方案集成成本低MLEK 电源可以同时驱动环形光源、背光源、MCEC 点光源，一台控制器多路输出，减少设备内部电源数量，节省机柜空间。

4. 体积小巧，可搭载在运动机构上重量轻、体积紧凑，适合安装在 XY 滑台、机器人末端等移动工位，不会给运动机构增加过多负载。

5. 单色红光优势红光适合硅晶圆、金属抛光面、ITO 导电膜，色散小，软件边缘提取稳定，不容易出现过曝。

⚠️ 短板提醒

1. 亮度不及 MCEP-CR8-070-3，高速、高反光强缺陷检出场景不够用；

2. 只能搭配 MML 远心同轴口使用，不能独立作为外部光源；

3. 必须使用恒流控制器 MLEK，不可直接接直流电源。

三、行业用途 & 案例分析

1. 半导体封测、晶圆 Mark 定位（主力场景）

用途：硅片定位标记、晶粒外观、焊盘表面划痕、脏污检查。 案例：半导体后段 AOI，对亮度要求不是极限高、想控制预算的工位，选用 MCEC-CR8 同轴红光，完成晶圆对位、焊盘外观筛查。相比 MCEP，整套光源 + 控制器成本明显降低，满足常规良率检测需求。

2. FPD、LCD/OLED ITO 导电玻璃检测

用途：ITO 线路断线、针孔、划伤、基板定位 Mark 识别。 案例：面板复检工位，透明导电薄膜在同轴红光下，细微断线、针孔更容易显现，斜光源很难检出这类平面薄膜缺陷。

3. 精密连接器、汽车电子端子镀层外观检查

用途：铜端子、镀金引脚表面压伤、划痕、镀层针孔。 案例：连接器 AOI，抛光金属反光强烈，同轴垂直照明消除杂乱反光，稳定捕捉表面微小瑕疵，适合常规批量抽检。

4. 影像测量仪、半自动量测设备改造

配套 MML 远心镜头搭建同轴照明，做零件轮廓、台阶、表面缺陷测量，适合实验室、半自动离线检测设备。

5. 光学零件、蓝宝石、陶瓷抛光面外观复检

抛光衬底表面划痕、麻点筛查，非超高产能、非超高检出规格的项目优先选这款。

✅选型快速判断

• 预算有限、常规产能、一般反光工件 → MCEC-CR8

• 产线 24h 高速、镜面强反光、要求极高检出率 → MCEP-CR8-070-3

• 预算很紧、缺陷简单、只做定位 Mark → MCEL-CR8

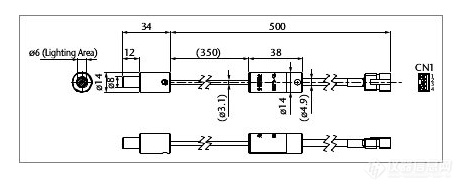

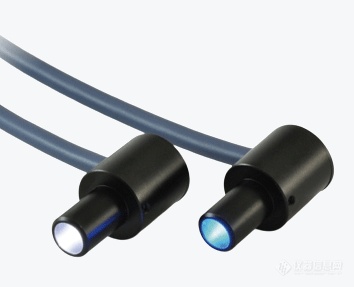

外观图

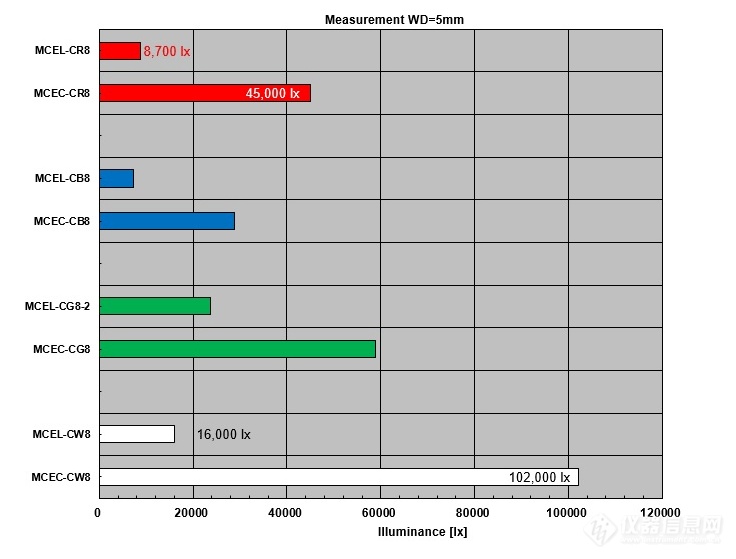

相对照度

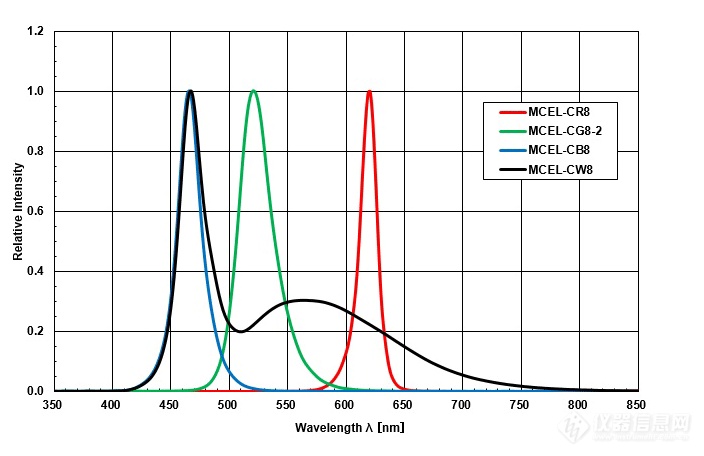

光谱特性数据

光分布特性
