日本进口MORITEX 茉丽特聚光镜头 ML-40

日本进口MORITEX 茉丽特聚光镜头 ML-40

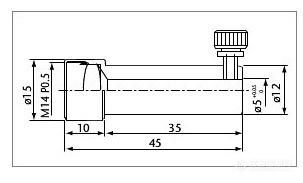

外观图

一、基础信息

• 型号：ML-40

• 产品类型：光纤末端聚光集光透镜

• 适配对象：SD 细径（Slim Diameter）系列直线玻璃光纤光导（MSG3 系列细款）

• 作用：把光纤输出的光束收拢聚焦，缩小光斑、提升局部照度

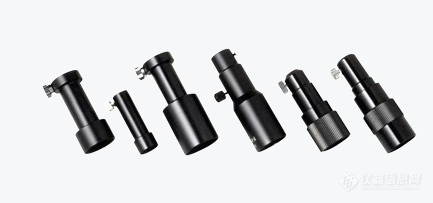

• 同系列聚光镜头对照：

• ML-30：适配普通标准直线 / 分叉光导

• ML-40：SD 细径光导专用

• ML-50：照度约为 ML-30 的 2 倍

• ML-70：双组镜片，聚焦更小均匀光斑

• MLZ-100：可调焦款，不同距离均可输出均匀光斑MORITEX Co...

⚠️区分重点： ML-40 不是成像镜头（不是远心 / 微距 / 线扫镜头），是照明配件，只用来汇聚光纤导出的卤素光，不用于相机成像。 前面 MSG3-1100S-SD（φ3 细径光纤），就是 ML-40 最经典的搭配组合。

二、核心特点

1. 专为 SD 细径光纤设计，安装匹配度高镜筒接口结构对应细径光纤端头，直接锁装在 MSG3-SD 系列光纤输出端，不用额外复杂转接。

2. 收拢光束，提升局部照度光纤直接出光是发散光束；加装 ML-40 后，光线汇聚，光斑变小、中心照度大幅提高，适合需要小范围强光补光的场景。

3. 金属镜身，工业耐用黑色金属镜筒，结构稳定，适配 24 小时自动化设备，耐高温卤素光路。

4. 兼容卤素连续白光光谱适配 MHAA/MHAB 卤素冷光源，可见光连续光谱，支持金相、颜色观察、荧光辅助照明。

⚠️ 短板提醒

1. 只适配 SD 细径光纤，普通 MSG 标准款、MRP 环形光纤不能用；

2. 焦距固定，聚焦距离不可调；需要可调聚焦选 MLZ-100；

3. 仅聚光，没有匀光功能，光斑中心亮、边缘衰减明显，适合局部打点照明，不适合大面积均匀照明。

三、主要用途 & 案例分析

1. MSG3 细径光纤配套，金相、体视显微镜局部强光聚焦照明（主力场景）

案例：MSG3-1100S-SD 细光纤搭配 ML-40，在体视显微镜侧边打光；需要集中强光照射微小金相裂纹、材料断面微孔，聚光后光斑能量集中，微小缺陷对比度更强。

2. 微小刀具、钻头、铣刀刃口局部强光复检

用途：刃口崩缺、微磨损、涂层瑕疵观察。 案例：刀具显微质检工位，不需要大范围照明，聚焦光斑对准刃口一条边线，强光打出微小崩边阴影。

3. 深盲孔、微小腔体内部定点照明

细光纤伸进小孔，前端加装 ML-40，把光线汇聚打在孔底局部区域，提高孔底亮度，方便内窥视觉检查孔底毛刺、异物。

4. 荧光渗透探伤、材料实验室光谱实验

搭配紫外卤素光源 + SD 玻璃光纤，ML-40 汇聚紫外光束，定点激发工件荧光，用于材料缺陷探伤。

5. 非标设备局部补强定点光源

AOI 工位只需要对一个微小特征点补强光，使用卤素光纤 + ML-40 聚光方案。

✅选型快速判断 光纤是 MSG3 SD 细径款，需要聚焦强光、小光斑 → ML-40 普通光纤、不需要聚焦，只要发散柔光 → 不加聚光镜，或选 ML-30 需要可调焦点、不同距离都均匀光斑 → MLZ-100
