一、原厂详细技术参数

• 型号：MLZ-100

• 类型：光纤末端可调焦集光透镜

• 适配光纤：MSG 标准玻璃直线光纤（MSG4、MSG6 等），也可搭配随机排列 RM 款光纤；不适合 MSG3 SD 细径款（细径优先 ML-40）

• 调焦方式：螺旋调焦（Heliocoid），带锁紧螺钉，调好可锁死

• 镜身尺寸：Φ24，长度 51～61mm（调焦行程带来长度变化）

• 光学特点：在任意设定工作距离下，光斑照度均匀，抑制中心热点

• 适配光源：MHAA、MHAB 系列卤素冷光源

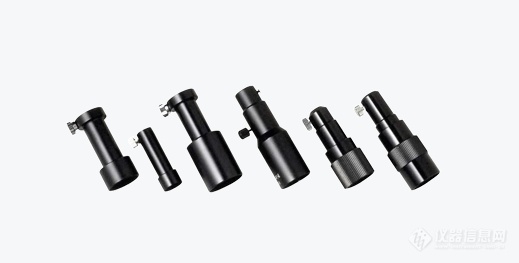

• 同系列聚光镜头对照

• ML-30：固定焦距，标准光纤用，光斑中心热点明显

• ML-40：固定焦距，MSG3 SD 细径光纤专用

• ML-50：固定焦距，照度约 ML-30 两倍

• ML-70：双镜片固定焦距，光斑均匀度优于 ML30/50

• MLZ-100：可调焦，不同距离都保持光斑均匀

⚠️区分重点 MLZ-100 属于照明配件，不是成像镜头；本身不发光，必须接卤素光纤光导使用；ML-40 固定焦距，MLZ-100 可调焦，是这两个最关键差别。

二、产品核心特点与优势

1. 螺旋可调焦，不同距离均可输出均匀光斑普通固定聚光镜，只有一个特定距离光斑均匀，远近变化时中心过曝、边缘暗；MLZ-100 通过螺纹调焦，在你需要的工作距离上，都能得到均匀圆形光斑，没有明显热点，适合经常换检测距离的实验室、多品种打样工位MORITEX Co...。

2. 带锁定结构，调好参数不跑位调焦到位后锁紧螺丝固定，设备振动工况下焦距不会偏移，产线长期使用稳定。

3. 金属镜筒，耐高温卤素光路全金属结构，耐受卤素光源的热辐射，长期点亮不易变形、镜片移位。

4. 兼容玻璃光纤宽波段搭配 MSG 玻璃光纤，可见光、近红外、紫外荧光方案都可以使用，适合金相、荧光探伤。

5. 通用性强适配茉丽特主流标准款 MSG 直线光纤，项目里光纤复用性好。

⚠️ 短板提醒

1. 体积比 ML-30 更大，调焦机构占空间，狭小工位放不下；

2. 不支持 MSG3 SD 细径光纤，细光纤请选 ML-40；

3. 依赖卤素主机方案，灯泡有寿命，相比 LED 光源维护量大；

4. 光斑是点状聚光，不适合大面积视场均匀照明。

三、行业用途 & 案例分析

1. 实验室金相、体视显微镜灵活打样检测（主力场景）

案例：材料实验室，试样大小、摆放高度经常变化，MSG4 光纤 + MLZ-100；随时调整焦距，不管试样远近，光斑都均匀，方便观察金相组织、裂纹、镀层孔隙，适合多品种样品打样。

2. 刀具、钻头、精密零件多规格抽检

用途：不同尺寸铣刀、钻头刃口崩缺、磨损、涂层缺陷复检。 案例：换不同规格刀具时，工件到镜头距离改变，旋转 MLZ-100 调焦，保证刃口位置光斑均匀，不用更换聚光镜。

3. 荧光渗透探伤、材料荧光显微观察

搭配紫外卤素光源 + MSG 玻璃光纤，调焦控制紫外光斑大小与均匀度，稳定激发工件荧光。

4. 非标 AOI 定点补强照明，多型号工件混线

一条产线多种工件，工件高度不一致，使用 MLZ-100 一次调好，适配一定高度区间内的工件，保证光斑均匀。

5. 教学、科研光学实验光路搭建

光谱实验、显微观察，需要灵活调整照射距离与光斑均匀度的场景。

✅选型快速判断

• 工件距离经常变化、需要光斑均匀、标准 MSG 光纤 → MLZ-100

• 固定距离、标准光纤、预算优先 → ML-30 / ML-50 / ML-70

• MSG3 SD 细径光纤 → ML-40
