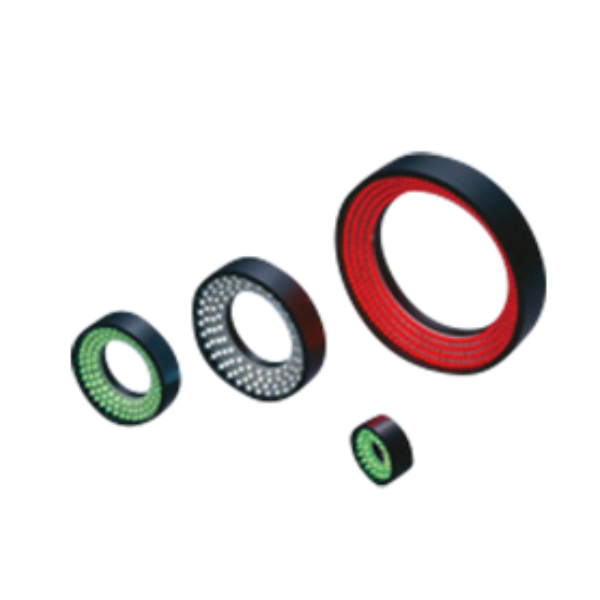

HAYASHI林时计直射式高角度环形 LED 光源HDRP-10HDR

HAYASHI林时计直射式高角度环形 LED 光源HDRP-10HDR

环形LED照明，采用直射高角度设计，非常适合图像处理

特色

环形LED照明，优化于图像处理

PWM照明控制方法产生低热量，减轻LED元件的热负荷。

多功能高角度LED直射光束设计

它可以连接到带有直流12V输出的脉冲调光电源。

目的

顶芯片检测

芯片元件的特性检测及更多内容

塑料和树脂部件上的字母

二维码读

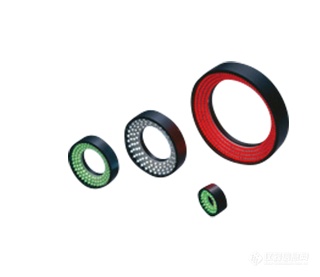

外部视图:

✅ 详细参数

• 发光颜色：红色（R=Red）

• 消耗功率：1.6W

• 最大电压设定：D8

• 推荐工作距离 WD：10～30mm

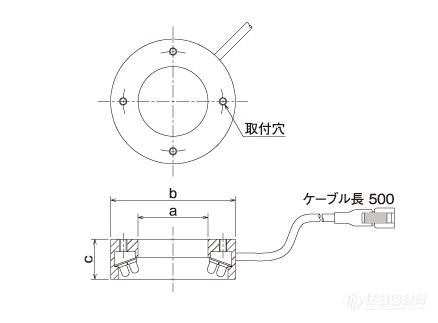

• 中心通孔：φ10 mm（镜头可以从中穿过）

• 光源外径：φ32 mm，厚度 16mm

• 安装规格：4-M3 深度 3mm，安装圆 PCD φ20mm

• 控制方式：PWM 脉冲调光（需要搭配林时计视觉控制器）

• 线缆长度：500mm

• 工作环境：0～40℃，无凝露

✅ 核心特点

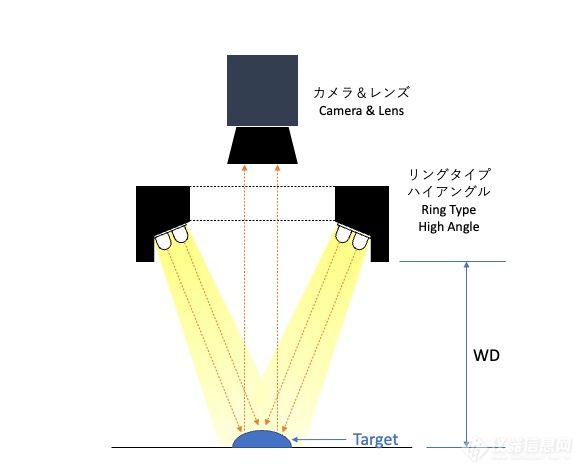

1. 高角度直射照明：光线从四周斜向下打光，专门打亮表面凸起、高度差结构，强化轮廓、边缘、毛刺

2. 中心通孔设计，相机镜头可穿过光源中心，同轴拍摄，设备集成很方便

3. PWM 驱动调光，亮度稳定、频闪可控，适配高速相机抓拍

4. 体积小巧，φ32 小尺寸，适合小视场、紧凑型 AOI 设备

5. 红光波长，对比度好，对金属、PCB、塑胶工件通用性强

✅ 行业主要用途

1. 电子元器件：引脚变形、焊锡毛刺、字符印刷、封装轮廓检测

2. 精密零件：螺丝牙纹、冲压件边缘、压痕、凸起缺陷

3. 半导体：引线框架、小型载带、芯片塑封外观检查

4. 塑胶件：注塑毛边、标识、浮雕字符识别
