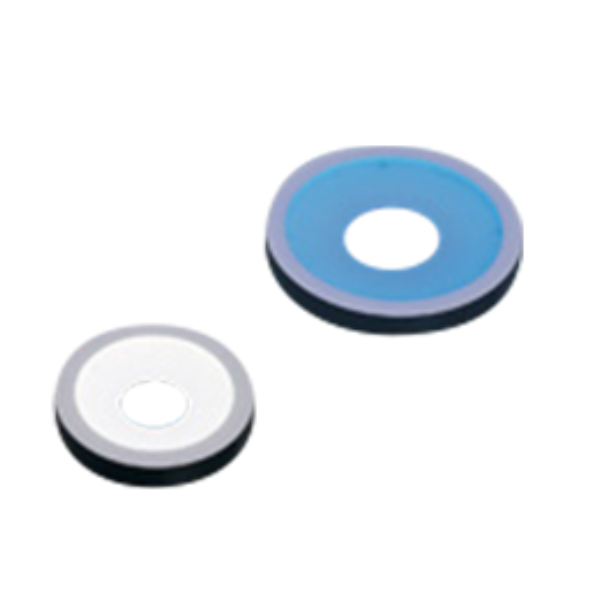

HAYASHI林时计高角度环形 LED 光源HDRP-20KHDR

HAYASHI林时计高角度环形 LED 光源HDRP-20KHDR

关节式高角度环形LED照明，优化用于图像处理

特色

多功能间接高角度照明

LED反射减少。 非常适合光面作品。

PWM照明控制方法产生低热量，减轻LED元件的热负荷。

它可以连接到带有直流12V输出的脉冲调光电源。

目的

安装板组件的自动检测

印刷材料的印刷检验

光面表面上的字符识别

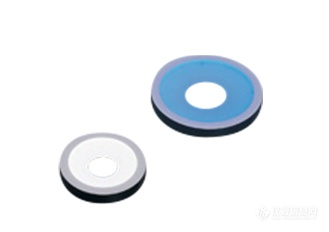

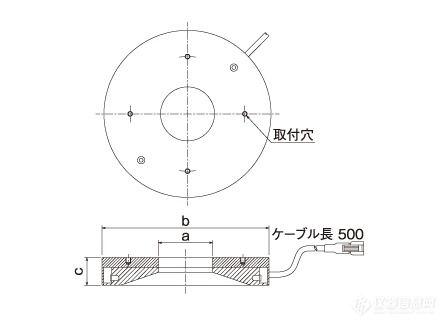

外部视图

✅ 详细参数

• 发光颜色：红光

• 中心通孔：φ20 mm（镜头穿过）

• 光源外径：φ50 mm

• 厚度：18 mm

• 推荐工作距离 WD：15～40 mm

• 功耗：3.2W

• 驱动方式：PWM 调光，适配林时计光源控制器

• 安装孔：4-M3，PCD φ38mm

• 标准线缆长：500mm

• 使用环境：0～40℃，湿度 20～80% RH，无凝露

✅ 核心特点

1. 高角度斜向打光，光线侧向照射工件表面，对凸起、高度差、边缘轮廓、毛刺、字符浮雕对比度很强

2. K 系列优化了 LED 排布，光照均匀度提升，减少局部明暗光斑，适合精密小零件稳定检测

3. 中心大通孔 φ20，适配更大口径镜头，集成到 AOI、检测治具很方便

4. PWM 脉冲驱动，支持高速相机同步抓拍，亮度调节线性稳定

5. 红光成像信噪比高，金属、PCB、塑料工件通用

✅ 行业用途

1. 电子元器件：引脚变形、焊锡毛刺、丝印字符、塑封边缘缺陷检测

2. 精密机加工件：螺纹牙型、压痕、浮雕标识、边缘毛边检查

3. 半导体载带、引线框架、微型连接器外观检测

4. 五金冲压、注塑小件轮廓、缺料、凸起缺陷视觉检测
