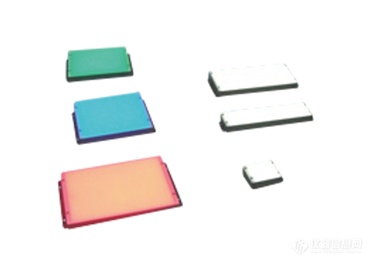

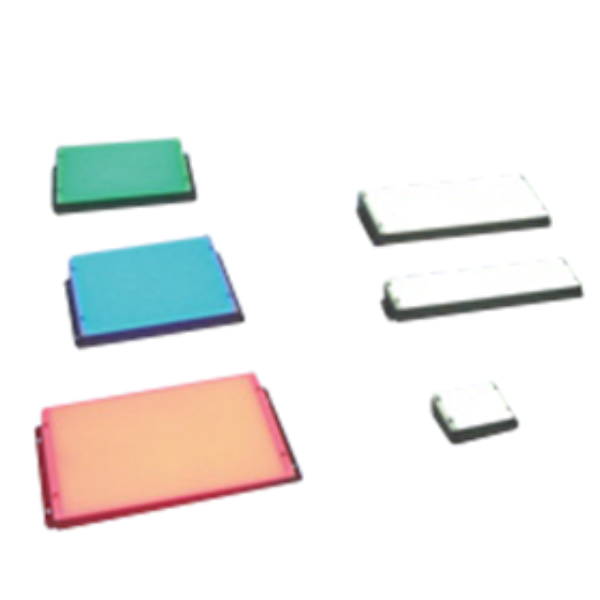

进口HAYASHI林时计薄型背光面光源HDBP-32×32R

进口HAYASHI林时计薄型背光面光源HDBP-32×32R

特色

高亮度、高度均匀的薄表面照明

□ 可以30毫米为单位制造（不含S型薄规格）

PWM照明控制减少了LED元件的热负荷

可以连接到带有DC12V输出的PWM可调光电源

目的

测量连接器引脚间距

标记检查与数据代码读取

液体中的异物检测

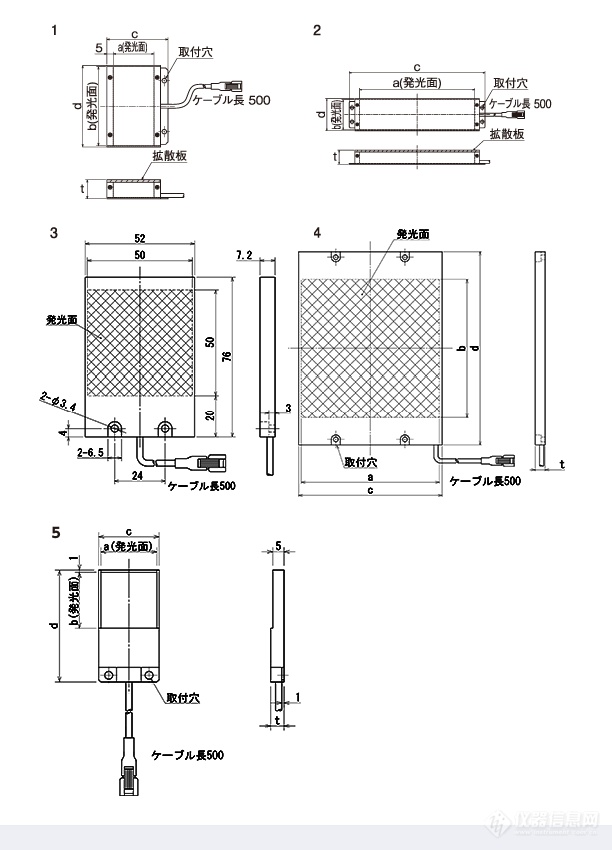

外部视图：

✅ 详细参数

• 发光面尺寸：32mm × 32mm

• 发光颜色：红光

• 功耗：1.57W

• 最大电压设定：4

• 外形外框尺寸：48mm × 34mm，厚度 15mm

• 安装孔：2-φ3.5，安装孔距 34mm

• 控制方式：PWM 脉冲调光，需搭配林时计 PWM 光源控制器

• 线缆长度：标准 500mm

• 特点：薄型、高均匀漫射面发光

• 工作环境：0～40℃，湿度 20～80% RH（无凝露）

✅ 核心特点

1. 背光照明原理：工件放在光源和相机中间，轮廓剪影成像，专门测外形尺寸、缺口、通孔、异物

2. 漫射匀光结构，发光面亮度一致性好，边缘柔和，减少强光毛刺

3. PWM 驱动，降低 LED 发热，适合长时间连续产线运行，支持高速相机同步抓拍

4. 体积小巧紧凑，32×32 发光区，适合小工件检测治具集成

5. 红光对比度高，适合透明、半透明、塑胶、五金小件轮廓测量

✅ 行业主要用途

1. 连接器插针针距、针脚轮廓、缺针检测

2. OCR 字符、二维码读取（背光打光抑制表面反光）

3. 透明件、薄膜、橡胶密封圈内孔、缺口、异物检测

4. 微小冲压件、精密塑胶零件外形尺寸、外径、通孔测量

5. 半导体微型元器件轮廓、封胶溢料检查
