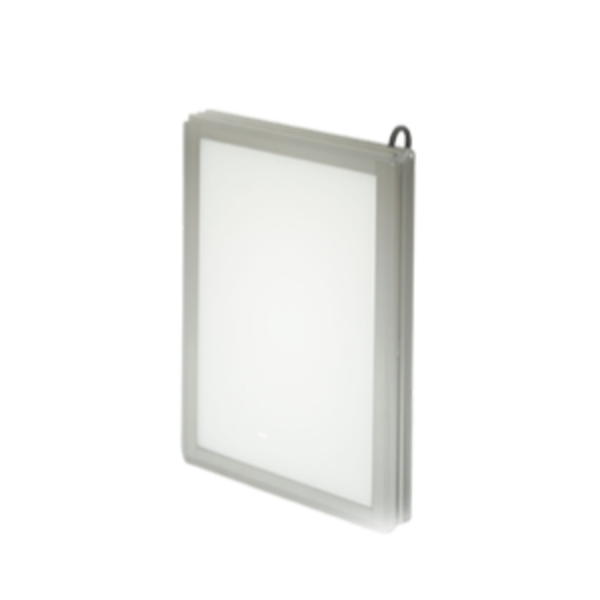

HAYASHI林时计大尺寸漫射平行背光源HDBPFD-300×200W

HAYASHI林时计大尺寸漫射平行背光源HDBPFD-300×200W

一、产品概述

HDBPFD-300×200W 是日本 HAYASHI 林时计 PWM 大型 FD 准直平行背光源系列，FD = 平行准直光学结构，区别于常规 HDBP 漫射背光，专为高精度轮廓剪影测量开发，发光有效区域 300mm×200mm 白光款，属于大尺寸精密透射照明单元，广泛配套影像测量仪、在线 AOI、自动化尺寸检测机台，替代老式荧光背光、普通漫射背光，解决普通背光 “边缘虚边、测量重复性差” 痛点。

型号释义： HDBPFD：Parallel collimated backlight 平行背光；300×200：有效发光面积 300mm×200mm；W=White 白光

二、详细技术规格

• 有效发光尺寸：300 mm × 200 mm

• 发光颜色：白光

• 额定功耗：30W

• 供电规格：DC48V，必须搭配林时计专用 PWM 光源控制器 LPWV-48300 / LPWV-48300RDLAN

• 调光方式：PWM 脉冲频闪调光，支持和工业相机触发同步

• 光学特性：内置多层准直光学膜组，光线近似平行出射，大幅抑制边缘绕射、散射

• 发光均匀性：大面积面内亮度落差小，中心与四角亮度一致性高

• 标准线缆：500mm

• 工作环境温度：0～40℃，湿度 20～80% RH，无凝露

• 结构：一体化薄型铝合金外壳，自带安装固定孔位，便于治具、机架嵌入安装

• 适配镜头：普通 C 口工业镜头、远心镜头均可搭配；搭配远心镜头时测量精度达到最优

三、核心产品特点（重点，上架重点突出）

1. 平行准直光学，边缘锐利无虚边（核心优势）普通漫射背光光线是发散的，光线会沿着工件圆弧、侧壁绕射，成像轮廓出现灰色渐变虚边，测量时边缘像素判定漂移，重复性差； HDBPFD 平行背光出射光线方向高度一致，光线不会沿工件边缘绕流遮挡，剪影边界黑白过渡干脆，边缘只有 1~2 个像素过渡，尺寸测量重复性、稳定性显著提升，是微米级轮廓测量的优选光源广东奥普特...。

适合圆形、弧形、厚件、透明件，这类工件用普通背光极易产生边缘散射误差。

1. 大发光幅面，适配中大尺寸工件300×200mm 发光区域，单次拍摄可以覆盖较大工件，也支持多件并排同步检测，减少多次拍照，提升产线节拍，适合卷材、板材、框架类零件。

2. PWM 脉冲驱动，适配高速自动化产线支持频闪同步触发，只在相机曝光瞬间点亮光源，降低 LED 持续发热，延长光源寿命；同时规避环境光干扰，高速流水线抓拍图像稳定，适合在线连续检测。

3. 白光光谱通用性强白光对金属、塑胶、橡胶、薄膜、玻璃、陶瓷等绝大多数材质都可以形成稳定剪影，不用根据工件频繁更换彩色光源，通用性远高于单色红 / 蓝 / 绿背光。

4. 高均匀漫射底层光学 + 准直层复合结构兼顾大面积亮度均匀性和平行性，不会出现中间亮四周暗的问题；铝合金壳体散热稳定，长时间连续生产亮度漂移很小。

5. 替换传统荧光背光方案老式荧光背光寿命短、频闪、亮度衰减快；LED 平行背光无频闪、寿命长、响应速度快，无尘无汞，适配半导体、锂电洁净车间。

补充对比区分

• HDBP（普通背光）：漫射光、性价比高、适合一般缺陷有无筛查、精度要求不高场景；边缘虚化

• HDBPFD（FD 平行款，本款）：准直平行光、轮廓锐利、高精度尺寸计量场景，成本更高

四、行业用途（细分场景，详细落地案例）

1、新能源锂电行业（主力场景）

锂电池极片、隔膜、铜铝箔裁切轮廓检测；极耳宽度、极耳间距、缺角、破孔、毛刺测量；软包锂电池封边轮廓、密封胶溢胶轮廓剪影检测。 锂电隔膜、薄膜很薄，普通背光容易折射虚边，平行背光可以精准识别微小破孔、缺口。

2、精密冲压、五金行业

冲压件外形轮廓、外径、内孔、孔距、料宽测量；密封圈、垫片、橡胶 O 圈尺寸检测；冲压产品缺料、变形、毛边轮廓判定；厚壁、圆形垫圈、轴承垫片高精度尺寸全检。圆形橡胶件是典型难测工件，平行背光优势明显。

3、半导体 & 电子元器件行业

框架、载带、大型封装模组、基板轮廓、通孔尺寸、缺口检测；陶瓷基板、石英片、玻璃基板外形、崩边、孔洞透射检查；晶圆承载辅件、隔离片轮廓测量。洁净产线可用，无风扇扬尘风险。

4、光学、玻璃、透明材料行业

光学镜片、滤光片、PET 薄膜、亚克力透明板材的外形、内孔、气泡、异物透射检测；透明件轮廓测量，抑制透明材质折射杂光，减少误判。

5、影像测量仪、二次元设备配套

作为二次元影像仪、自动影像测量机的标配透射光源，替换原厂普通背光，升级设备测量精度，用于实验室计量、来料抽检、精密零件尺寸标定。

6、汽车、压铸、塑胶大型零部件

塑胶框架、密封件、注塑件轮廓、缺口、溢料检测；大型密封条、橡胶件在线尺寸管控。

五、使用搭配注意事项

1. 必须配套专用 48V PWM 控制器 LPWV-48 系列，不能直接直流常亮驱动；

2. 追求最高测量精度时，优先搭配远心镜头，同轴对位；

3. 光源、工件、相机尽量保证同轴，偏移会降低平行效果；

4. 适合轮廓尺寸、孔、缺口、有无孔洞缺陷，不适合表面划痕、表面字符（表面特征需要落射光源）。
