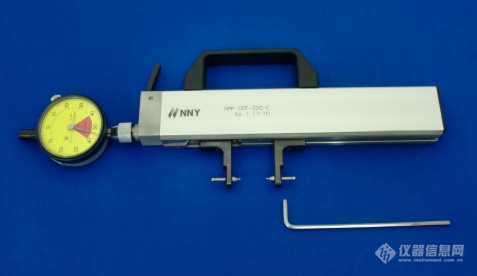

日本NNY南谷NMP 卡钳

日本NNY南谷NMP 卡钳

一、原理说明

属于比较测量（差值测量）：先用标准环规 / 标准量块（Master 标准件）对零，再测工件，表头直接读出偏差值；不是直接读绝对尺寸，优点是重复性好、人为误差小，适合产线批量抽检。

可搭配市面上主流百分表、三丰数显千分表，表头可自由选配。

二、型号与基础规格

主流分 S 型（小型）、L 型（大型），还有细分型号：CEF/CEG（外径用）、CIF/CIG（内径用）

三、核心特点

1. 臂杆、测头均可更换根据工件深度、干涉情况，自由更换长短测量臂；测头可以单独更换，特殊测头可单件定制，适合沟槽、内花键、奇数齿齿轮这种普通卡尺伸不进去的位置。

2. 轻量化、适合产线大量检测机身铝合金材质，轻便，手持操作，也可以固定在设备工装上面在线检测；累计出货 6000 台以上，日系汽车、精密传动行业大量使用。

3. 适配多种表头表盘百分表、数显千分表都能安装，客户可以沿用自己现有的指示表。

4. 精度稳定，减少人为误差比对式测量，只要标准件准确，不同检测人员测出来的数据一致性远高于普通游标卡尺。

5. 可测很多常规卡尺测不了的特征奇数齿齿轮大径、小径、花键 OBD/BBD、滚珠丝杠有效径、沟槽跨距、V 型槽跨距等。

⚠️局限：必须配套标准件（Master）归零，不能直接独立测绝对尺寸；不适合无基准的单次抽检

四、行业落地案例分析

案例 1：齿轮（奇数齿内 / 外齿轮）跨棒距测量

痛点：奇数齿齿轮，普通卡尺、千分尺很难稳定测跨棒距，容易打滑、读数离散。 方案：NMP 卡钳 + 球形测头，用标准环规归零，直接读取跨棒距偏差。 效果：产线快速全检，重复性好，汽车变速箱、行星齿轮厂标配。

案例 2：内外花键（内花键 BBD、外花键 OBD）

痛点：花键齿槽空间窄，普通量具容易和齿干涉，测头放不到位。 方案：定制细臂 + 小球测头，伸入花键内部测量。 效果：不用三坐标，现场快速判定，大幅缩短检测节拍。

案例 3：滚珠丝杠、滚珠螺母有效径三点测量

痛点：丝杠滚道有效直径是管控重点，普通量具无法接触滚道曲面。 方案：专用三点测头 NMP 卡钳，比对测量滚道有效径。 效果：适合丝杠厂家来料、制程巡检。

案例 4：导轨 V 型槽跨距、内沟槽底径测量

痛点：沟槽深度大，普通卡尺测爪够不到、容易倾斜。 方案：加长测量臂，伸入沟槽内部测量槽底内外径。
